一、產品概述

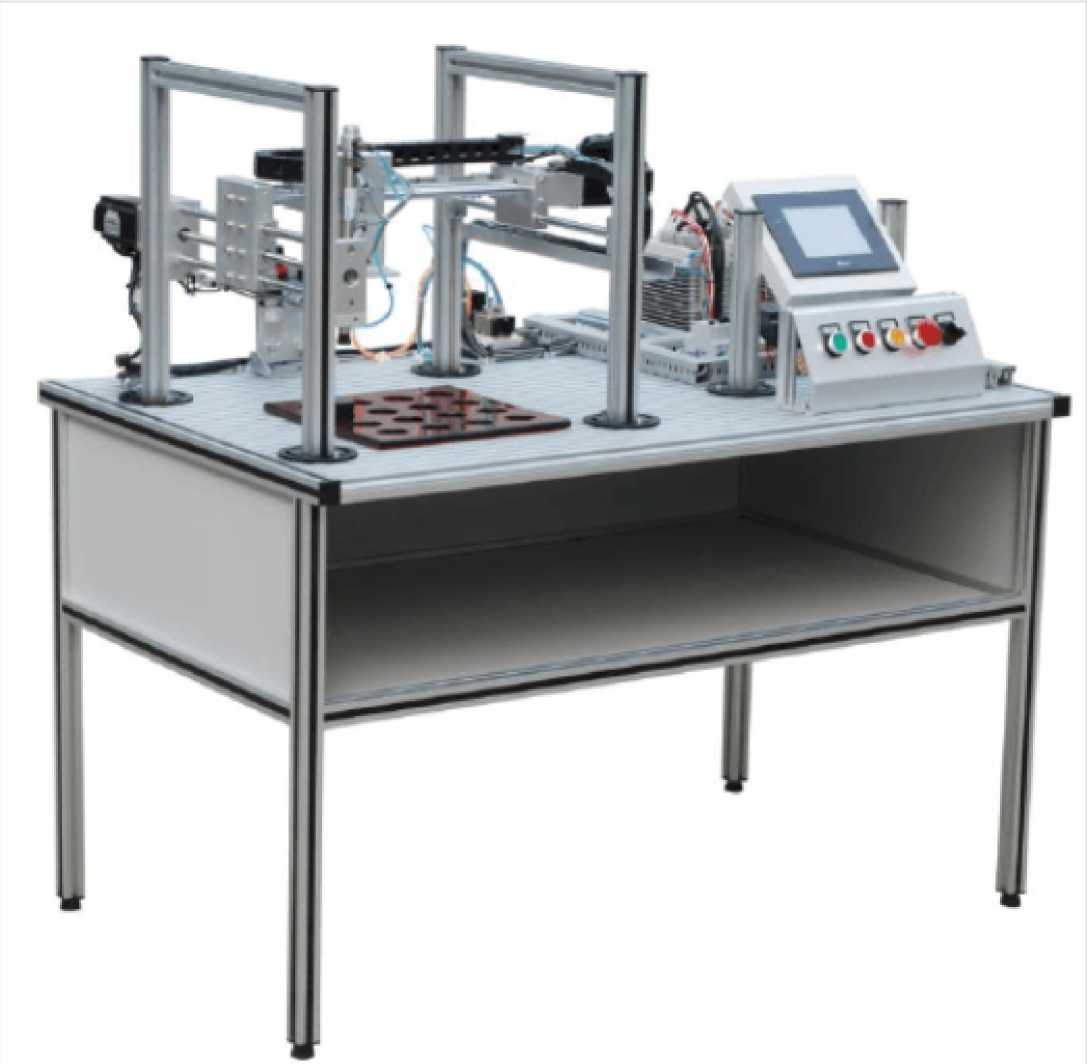

? ? LG-SF05型 伺服電機運動控制實訓裝置以可編程序控制器為核心的工業控制集成技術， 目前在高等院校已經迅速發展成為一門新的學科，其內容既有豐富的理論，又有廣泛的實踐，既能鍛煉學生的動手能力，又能培養學生的創新思想，已經形成自動化專業、機電一體化專業、 機械專業的一門重要的主干課程。關于可編程序控制器的課程設置、配套教材、 實踐環節、實驗室建設等方面的規劃，得到了各級領導和專業教師的充分重視。
? ? LG-SF05型 伺服電機運動控制實訓裝置是為職業技術教育、高等教育而開發的PLC專業性控制實訓平臺，專為目前我國各院校開設的“可編程序邏 輯控制器技術”、“可編程序邏輯控制器原理及其應用” 、“PLC應用技術”、“ PLC 原理與應用”等課程配套設計的。
? ? LG-SF05型 伺服電機運動控制實訓裝置集PLC、位置檢測控制、電動技術有機結合于一體的實訓系統， 通過 傳感器信號采集、PLC編程，變頻器對交流電動機、直流電機等進行較復雜的開 關量控制、位置控制、時序邏輯控制，可實現運動中的平面位置控制，通過高性 能伺服電機實現運動中精密儀器控制。
? ? LG-SF05型 伺服電機運動控制實訓裝置適用于高等院校學生的可編程控制器的學習與應用培訓、 學生的崗前培訓 和職工再培訓，不僅可滿足各高等院校、職業學校對 PLC實驗教學和相關課程 設計、考核的要求，還可作為工程技術人員的培訓設備。 二、設備的系統功能及組成：
1、運動控制實訓裝置可實現運動中的平面位置控制，通過高性能伺服電機實現 運動中精密儀器控制，本設備利用 PLC做位置控制，通過高性能伺服電動機實 現位置控制?？刂破骱蚉LC控制操作，對坐標平面位置進行雙軸驅動控制。
2、鋁基板采用特殊模具型材，氧化處理。
3、電氣方面由PLC、觸摸屏、開關電源、行程開關、傳感器等組成。
4、該系統采用計算機仿真現代化信息技術手段，通過操作、模擬、仿真三個培 訓層面，解決了以往專業培訓理論、實驗、實習和實際應用脫節的問題。
5、配置組態軟件，并提供應用指導和應用工程示例。
6、易學：配套助學軟件素材庫。配套的助學軟件、電子教材、素材庫軟件、項目教學指導軟件、行業仿真軟件等系列教學軟件的升級換代。
7、 易教：運用項目教學法結合教學案例。配套高教出版社出版的多媒體電子教材、多媒體電子教案制作平臺及項目教學指導軟件， 讓老師的實驗教學和理論教學變得輕松。
三、設備的系統技術指標
1、電源：主電路 AC 220V，控制回路DC 24V
2、氣源：0.4Mpa ?0.55Mpa
3、工作環境：-10?40 C
4、實物外形尺寸：1200*750*750 mm
四、實驗實訓內容
1、PLC基本指令聯系
?綜合控制
?電氣、機械部分組裝和拆卸
2、PLC編程實驗
?雙軸伺服電機系統
?軸驅動類型
?氣動爪
?基本和提高實訓
?適合實際訓練的開放性結構
?位置控制
五、配置清單

序號	名稱	型號與說明	數量
1	實訓平臺	特殊模具型材，表面氧化處理，桌腿底部有調節器，保證平穩度	1套
2	氣動爪	?	1套
3	伺服驅動器及伺服電機	AC220V 400W	1套
4	PLC模塊	FX3U系列	1套
5	絲杠	滾珠絲杠，外徑12mm，導程4mm 絲杠有效行程：＞220mm	1套
6	電磁接近傳感器	輸出類型：PNP常開 檢測距離5mm 控制電壓12 — 24V	1套
7	方形（靠模）樣板	硬質塑料	?
8	控制模塊	啟動按鈕、停止按鈕、復位按鈕、急停 按鈕	1套
9	電源單元	模塊式，鋁制面板	1套
10	實驗連接線	完全滿足實驗線路連接需要	1套
11	資料	設備相關軟件及指導書	1套
12	事例程序	光盤	1套
13	氣泵	?	1個
