ZGF系列 直流高壓試驗器
ZGF系列 直流高壓試驗器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

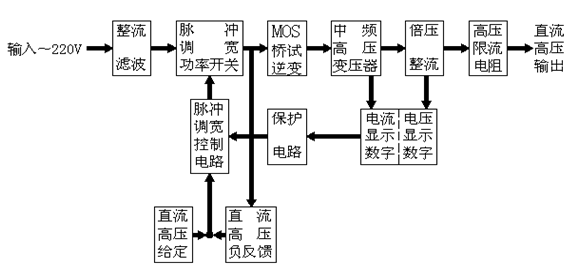

一、工作原理圖
二、主要技術參數特點
1．技術特點：
●機箱采用鋁合金機箱。
●采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
●采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3%。
●全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差±（1.5%±2個字），電流誤差±（1.5%±2個字）。
●升壓電位器零起升壓。
● 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（2%±2個字）。
●過壓保護采用拔碼設定，一目了然，誤差±2%。
●倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
● ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
2．技術參數：
2.1一體機
|
規格 技術參數 |
60/2 |
60/3 |
60/5 |
120/2 |
120/3 |
120/5 |
|
額定電壓(kV) |
60 |
60 |
60 |
120 |
120 |
120 |
|
額定電流(mA) |
2 |
3 |
5 |
2 |
3 |
5 |
|
額定功率(W) |
120 |
180 |
300 |
240 |
360 |
600 |
|
機箱重量 |
8 |
8 |
8 |
2 |
3 |
5 |
|
倍壓重量 |
4 |
4 |
5 |
6 |
6 |
8 |
|
倍壓高度 |
440 |
440 |
440 |
535 |
535 |
535 |
|
電壓測量精度 |
數顯表 ±(1.5%讀數±2個字) |
|||||
|
電流測量精度 |
數顯表 ±(1.5%讀數±2個字) |
|||||
|
波紋系數 |
≤3% |
|||||
|
電壓穩定度 |
隨機波動，電源電壓變化±10%時≤1% |
|||||
|
過載能力 |
空載電壓可超出額定電壓10%使用10分鐘 *大充電電流為1.25倍額定電流 |
|||||
|
電源 |
單相交流50HZ? 220V±10% |
|||||
|
工作方式 |
間斷使用 |
|||||
|
一次連續時間*長為10分鐘 |
||||||
|
工作環境 |
溫度： 0~40℃ |
|||||
|
相對濕度：室溫為25℃時不大于85%（無凝露） |
||||||
|
海拔高度：1500米以下 |
||||||
|
結構特點 |
環氧玻璃鋼電氣絕緣倍壓筒 |
|||||
|
空氣絕緣、無泄漏之慮 |
||||||
|
操作箱特點 |
高精度0.75UDC1mA單觸按鈕（精度≤2.0%） *適合氧化鋅避雷器試驗 |
|||||
|
過壓保護采用撥置，一目了然 |
||||||
|

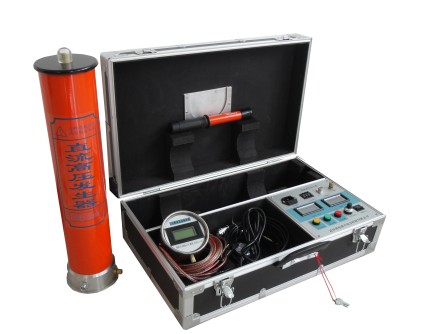

機箱倍壓放置一個鋁合金箱,整機一手可提? |
||||||
