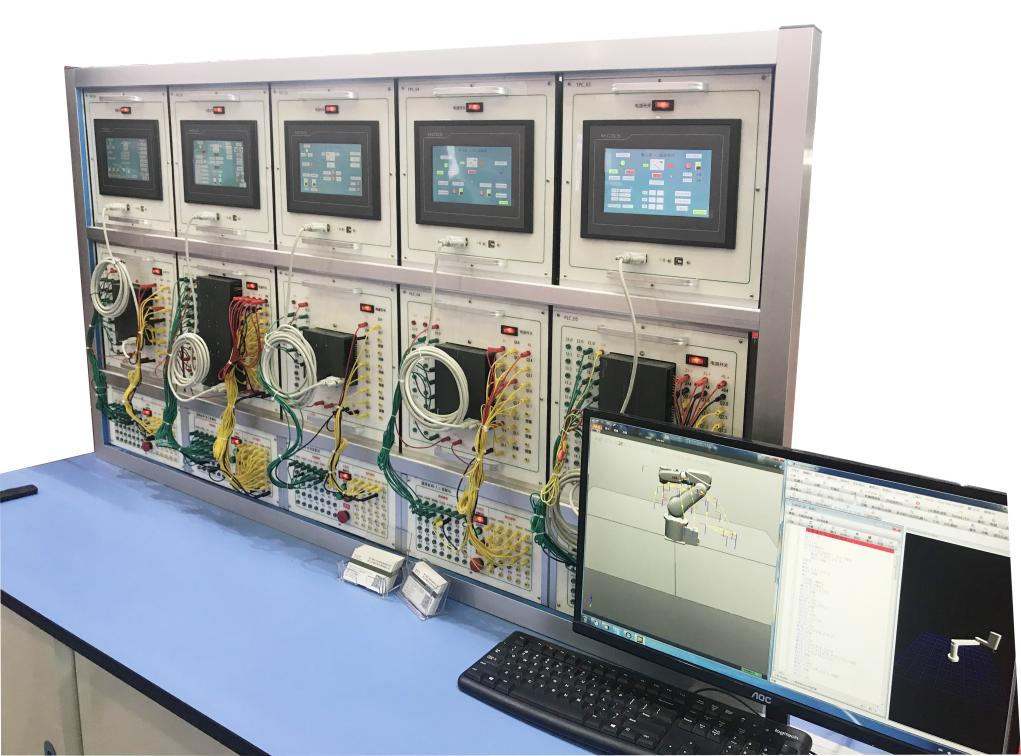

? ? ? LGX-SL01型 智能制造數字孿生虛擬調試工作站是一套集成了，運動控制、嵌入式、PLC、人機交互一體化系統平臺，該平臺包含可擴展幾乎所有制造產線的功能單元模塊及應用，涉及有多個專業學科的交叉應用，并且結合AR仿真技術體驗和教學展示應用；該系統平臺采用半實物 + 虛擬控制器 + 3D仿真方式，并且結合智能控制的MES系統，能夠進行從智能制造工廠的從設備層、驅動層、控制層、管理層、應用層的五層架構所有環節的開發，包含了從PLC等控制驅動技術，再到winCC、C#上位機控制。 該系統配套了工作站虛實仿真臺，系統具有多種數字孿生的半實物實訓模塊，每一種模塊都配置不同的功能及及實訓方向，半實物實訓模塊采用全鋁工藝，結合一體化電路基礎，開放出了所有IO及總線的物理接線端子，即能夠滿足實訓過程的快速香蕉拔插線實驗，也能夠滿足學生對于接線端子的工裝實驗，并且實訓模塊電路完全開放，可獨立應用。

一、產品特點
1、開放式智慧工廠綜合實訓臺系統，配套工業機器人控制系統、西門子PLC、運動控制器、嵌入式物聯網共計四種硬件控制系統；
2、配套開放式控制柜+實訓臺+組態液晶屏
3、支持工業互聯網圖形化+VB+C+組態語言硬件編程
4、配套全套工業互聯網管理及控制應用的課程案例資源
5、可編輯虛擬產線互動編程
二、實訓模塊說明
1、西門子S7-1214 主控實訓箱
內置S7-1214主控CPV，集成以太網模塊;集成 RS485 模塊，外置接口；鋼質外殼，配套便攜式把手；一體化集成電路板，兼容香蕉頭、5.08 接線端子接線。
2、電源網關模塊
內置220V轉24V工業一體式開關電源;內置保護電路開關，拔插式保險絲;內置千兆網以太網網關，外置多路以太網接口；多路電源開源及指示燈。
3、人機界面
? ? 配置TPC7032KT，液晶屏：7'TFT；背光燈：LED；顯示顏色：65535真彩；分辨率：800*480；顯示亮度：250cd/m2；觸摸屏：電阻式；額定電壓：24±20%VDC；額定功率：5W；處理器：4核，800MHz；內存：256M；系統存儲：128M；組態軟件：MCGSPRO；外部接口：串口
方式1：COM1（RS232），COM2（RS485），COM3（RS485）；方式1：COM1（RS232），COM9（RS422）；USB接口：1主1從；以太網口：1*10/100M自適應；防護等級：IP65（前面板）。
4、云智能實驗室安全管理系統
本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。
(1)電壓、電流等模擬量數據顯示
(2)輸入開關監控，輸出開關等數字量控制。
(3)遠程控制啟停狀態，給定輸出電壓值的。
(4)顯示輸入輸出電壓值的歷史數據
(5)可按照日期、日間進行查詢歷史數進行查詢。
(6)報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過設定電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的終端推送報警信號，每臺設備可對應多個終端設備。
(7)通過手機端可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。
(8)數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。
(9)聯網設置界面：設置現場數據連接云平臺后臺數據庫管理。
★為保證軟件正版，投標時提供云智能實驗室安全管理系統軟件著作權證書原件備。
