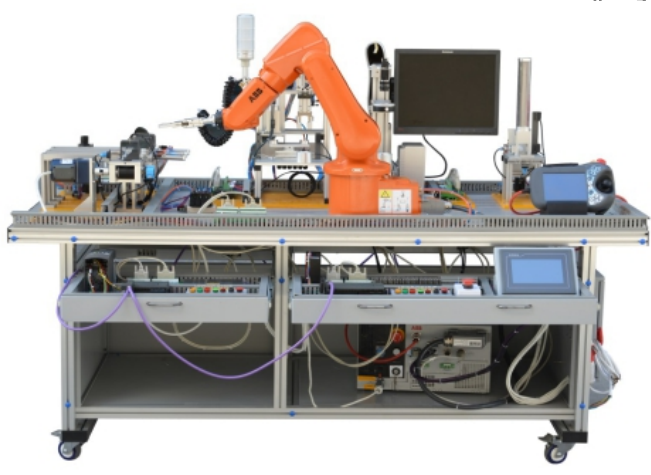

一、設備外觀圖 二、設備概述 LGY-ZD02A型高端自動化制造實訓考核裝備主要由安裝在鋁合金導軌式實訓臺上的送料單元、視覺檢測單元、裝配單元、搬運單元和分揀單元5個單元組成。電氣布局采用雙抽屜式，所有其電氣控制器都安裝在網孔板式的抽屜上，這種機電分離的格式跟加符合了工業實際情況，在控制方面，該設備配置采用了基于RS485串行通信的PLC網絡控制方案，各PLC之間通過RS485串行通訊實現互連的分布式控制方式，外觀如上圖所示。 該設備涵蓋了機電一體化或電氣自動化專業學習中所涉及的如工業機器人應用與維護、機電控制技術、氣動控制技術、過程控制技術、可編程控制技術、自動檢測技術、變頻調速技術、運動控制技術、網絡通信技術、人機界面、單片機控制技術、上位機監控技術等多項技術，具有職業性、實踐性、開放性、產業性、教學性、通用性等特點，是一套能用于職業技能的訓練、培訓、考核及技能大賽的實訓設備。 三、技術參數 1.交流電源：三相五線 AC 380 V±10% 50Hz； 2.溫度：-10～50℃；環境濕度：≤90％無水珠凝結； 3.外形尺寸：長...
