新能源驅動電動機測控系統的調速控制方式主要是利用電力電子器件實現的，然而它的數據采集卡可測量動力電機的電流、轉通、電壓、輸入輸出功率、轉速、效率等性能參數,打印1式驗報告,給制各種性能曲線。適用于各類院校對新能源驅動電動機測控系統的培訓與教學。
新能源驅動電動機測控系統功能
1.系統可以對測試數據進行連t重存儲或按使用者的意愿進行選點存儲;
2.多用支架可更換不同電機進行相關性能試驗;
3.系統可將測試結果進行轉通一一電流、電壓、轉途、功率、效率的曲線結制;
4.系統能對電流、電壓、轉短、轉速分別進行上、下限報警,報警值可任意設定;
5.系統能對各種電機的特定點進行測試;
6.系統能實時顯示電機的電壓、電流、輸入功率、轉短、轉速、輸出功率、效率;
7.系統可以通過打印機對測試結果進行數據、曲線打印。
電新能源驅動電動機測控系統對驅動電機的要求、
1.電動機應可靠性好，能夠在較惡劣的環境下長期工作。
2.電動機應在整個運行范圍內，具有很高的效率，以提高一次充電的續駛里程。
3.電動機應體積小，質量輕，一般為工業用電動機的1/3-1/2。
4.電動機應具有瞬時功率大、帶負載起動性能好、過載能力強、加速性能好、使用壽命長等特點
5.電動機的結構要簡單堅固，適合批量生產，便于使用和維護。
6.運行時噪聲低，減少污染。
7.電動機的運行特性要滿足電動汽車的要求，在恒轉矩區，要求低速運行時具有大轉矩，以滿足電動汽車起動和爬坡的要求;在恒功率區，要求低轉矩時具有高的速度以滿足電動汽車在平坦的路面能夠高速行駛的要求。
8.價格便宜，從而能夠減少整體電動汽車的價格，提高性價比。

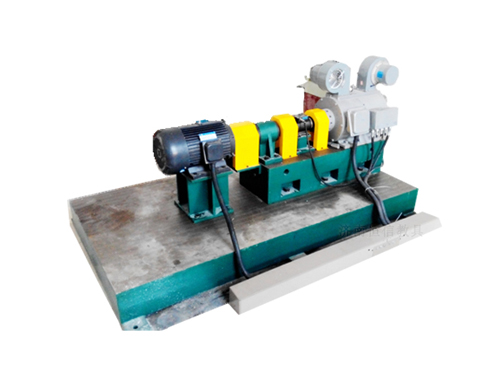

新能源驅動電動機測控系統有轉矩轉速傳感器測量電機的輸出扭矩和轉速, 負載采用磁粉制動器(或電溫流測功機) ,使用電量變送器將電圧和電流轉換為標準電壓信號,由計算機采集。系統可以完成的測量項目:電機的輸入電圧、電流、輸出轉矩、轉速、效率計算等。
