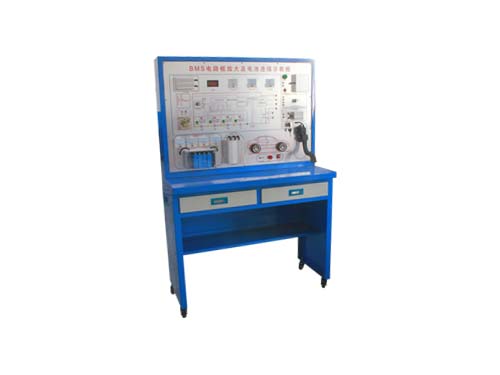

BMS動力電池管理原理示教板采用BMS動力電池管理系統以及零部件組合而成，該設備屬于新能源汽車教學設備系列，該新能源汽車教學設備BMS系統通常包括檢測模塊與運算控制模塊等。
BMS動力電池管理原理示教板BMS動力電池介紹
BMS動力電池管理原理示教板的BMS動力電池的檢測是指測量電芯的電壓、電流和溫度以及電池組的電壓，然后將這些信號傳給運算模塊進行處理發出指令。所以運算控制模塊是BMS的大腦。
BMS動力電池控制模塊一般包括硬件、基礎軟件、運行時環境(RTE)和應用軟件。其中*核心的部分——應用軟件。對于用Simulink 開發的環境的一般分為兩部分：電池狀態的估算算法和故障診斷以及保護。狀態估算包括SOC(State Of Charge)、SOP(State Of Power)、SOH(State of Health)以及均衡和熱管理。
BMS動力電池狀態估算通常是估算SOC、SOP和SOH。SOC (荷電狀態)簡單的說就是電池還剩下多少電;SOC 是BMS中*重要的參數，因為其他一切都是以SOC為基礎的，所以它的精度和魯棒性(也叫糾錯能力)極其重要。如果沒有精確的SOC，加再多的保護功能也無法使BMS正常工作，因為電池會經常處于被保護狀態，更無法延長電池的壽命。
并且用于BMS動力電池管理原理示教板的BMS動力電池SOC的估算精度是十分重要的。精度越高，對于相同容量的電池，可以有更高的續航里程。所以，高精度的SOC估算可以有效地降低所需要的電池成本。比如克萊斯勒的菲亞特500e BEV，可以一直放電 SOC=5%。成為當時續航里程*長的電動車。
BMS動力電池管理原理示教板介紹
該設備在高壓上與電動機和充電機都存在能量交換的關系;在通訊方面，與充電機在充電過程中也有信息相互交換，在全部應用過程中，與整車控制器有*為詳細的信息交換，并且應用于BMS動力電池管理原理示教板中，也可展示BMS動力電池管理原理示教板的工作原理與工作過程。
該設備具有儲能系統的通訊，電池管理系統主要與變流器和儲能電站調度系統有信息交互關系。一方面，電池管理系統給變流器發送重要狀態信息，確定高壓電力交互情況;另一方面，電池管理系統給儲能電站的調度系統PCS發送*全面的監測信息。
BMS動力電池管理原理示教板的儲能管理系統，硬件一般采用兩層或者三層的模式，規模比較大的傾向于三層管理系統，適用于各類汽車院校教學。
以上內容僅供產考，經過上面介紹BMS動力電池管理原理示教板的BMS動力電池詳細介紹，大家應該對BMS動力電池管理原理示教板有所了解了。
