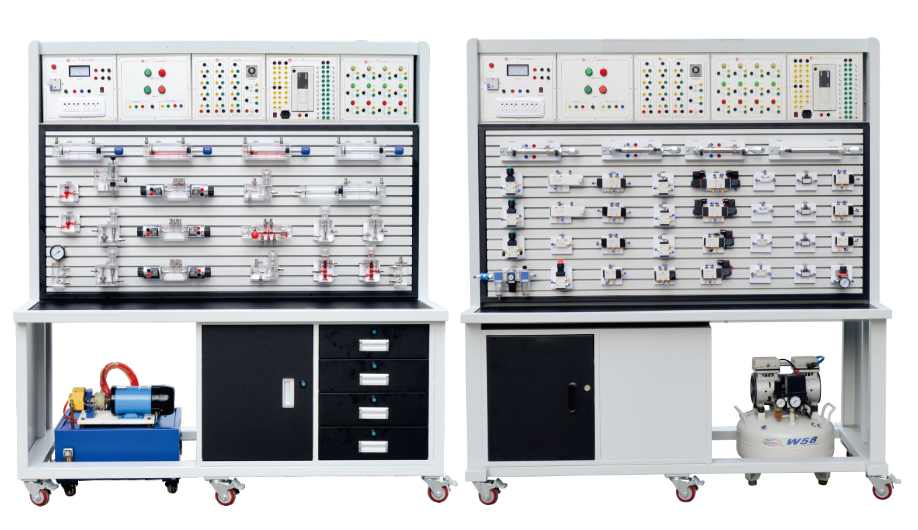

一、外觀圖

二、設備概述

本實訓裝備是依據國家職業院校，技校，大、中專院校、高等院校通用教材和最新的教學大剛的《液壓與氣動原理》、《液壓與氣動傳動》、《機械基礎》《液壓與氣動控制技術》而專業設計符合教學實驗、實訓專用。

該實訓裝備所有液壓元件的外殼體采用進口高清晰透明可視化材料制作，內部均按照工業液壓與氣動元件的實際內部結構而設計。能真實的反映了單個工業液壓的靜態構造原理；也可以選用多個透明液壓與氣動元件組成任意回路；清楚地觀察流體在閥體中的流向和工業液壓閥芯在回路中的動態原理，原理簡單，回路清晰，把抽象變形象，把復雜變簡單，能使學生把液壓與氣動傳動系統知識得到透徹的學習和運用。本實訓裝備覆蓋了液壓與氣動技術、傳統繼電器控制技術、時間繼電器技術、PLC自控技術、傳感器器應用技術等多項技術于一體，是液壓與氣動技術和控制技術的完美結合。

因此該實訓裝備是液壓與氣動實訓教學、液壓與氣動控制技能實訓、液壓與氣動PLC編程實訓、液壓與氣動與傳感器技術的實用實訓，是一款以液壓與氣動為主并多項技術于一體的綜合實訓裝備，特別適合國家職業院校、技校、大、中專院校和高等院校的專業液壓與氣動教學實驗，實訓專用。

本液壓與氣動與氣動實訓裝備，是中等職業院校的學生學習《液壓與氣動與氣動技術》，《液壓與氣動與氣動控制技術》快速入門的好助手，歷屆得到專家的好評，并獲的國家專利，填補國內空白。

三、技術指標

1.液壓與氣動泵站：系統額定工作壓力：（0-2.5Mpa）

永磁直流調速電機：額定電壓：DC220V，功率400W，調速范圍：0～1200rm。?

油箱：公稱容積30L;附有液位計，油溫指示計，吸油、回油濾油器，安全閥等。

2.氣壓泵站 （泵站自帶過熱保護斷路器）

電源：220V AC50HZ；功率:58W；流量: 55L/min；儲氣罐容積：24L；

噪音:<=60db；最大壓力:0.75Mpa；工作噪聲：< 60分貝。????

3.電源部分：

1. 帶有漏電保護功能，當由于接線錯誤而導致線路發生短路時，會自動斷開電源，起到保護設備的功能。
2. 供電電源：AC220V、50HZ；控制電壓：DC24V/12V；
3. 使用環境要求：防潮、防塵環境；
4. 實驗臺外形尺寸：長×寬×高＝1560×1100×1800 mm；
5. 實訓臺重量：150kg。
