一、設備概述：

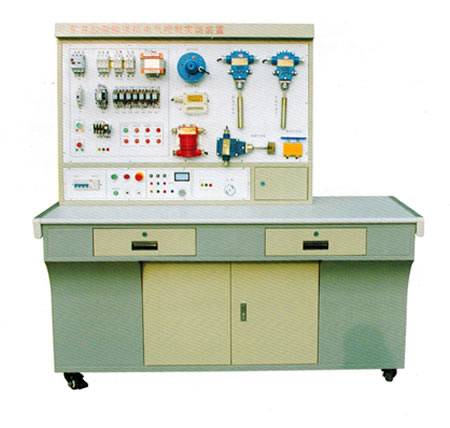

    在電力系統和電氣設備的接地中，按其作用的不同可分為工作接地、保護接地、保護接零和重復接地等。礦井電氣安全保護實訓設備是結合礦山供電的電氣安全保護內容進行設計，涉及電氣安全保護的保護接地和保護接零、過電壓及其保護。設備為臺式結構，實訓單元采用模塊式結構?？勺鳛榈V井電類人員的安全培訓和考核等。

二、設備特點：

1.所有繼電器、接觸器、熔斷器等采用小型工業電器元件

2.該裝置可對通風機控制線路設置故障點，可鍛煉學生的原理分析、查找及排除故障的能力

3.礦井通風機控制線路中的測試點都引到測試面板上，方便排除故障

三、技術性能：

1.輸入電壓：三相四線~380V±10%50Hz

2.工作環境：溫度-10℃~+40℃，相對濕度<85%（25℃），海拔<4000m

3.裝置容量：<1kVA

4.安全保護措施：電流型漏電保護（漏電動作電路≤30mA）、電壓型漏電保護等功能，安全符合相關的國家標準。

四、實訓項目：

    掌握工作接地、保護接地、保護接零和重復接地的作用、結構、組成、設置及保護原理

1、工作接地實訓

2、保護接地實訓

3、保護接零實訓

4、漏電保護實訓

5、重復接地實訓

6、過電壓保護實訓

7、短路保護實訓
