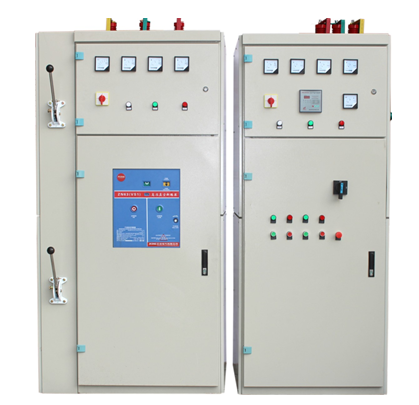

TYK-GDY01B型 低壓供配電技術實訓裝置
一、產品特點
1、額定工作電壓：交流400V
2、輔助電路額定工作電壓：交流380V、220V
3、母線規格：TMY-50×5
4、分支母線規格：TMY-25×3等。
5、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
6、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
7、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
8、機械聯鎖：配電柜的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟以保證安全。
二、設備配置
1、低壓供配電技術成套實訓設備
低壓供配電技術成套實訓設備標準配置是由進線柜（雙回路供電、配置ATS切換開關）、計量柜、補償柜、低壓出線柜、負載柜組成。
2、低壓開關柜主要配置、功能及主要性能、技術指標
| 序號 | 數量 （套） |
用途 | 功能要求 | 主要性能及技術指標 |
| 1 | 1 | 雙電源進線柜 | 1、兩路電源進線采用ATS開關。 2、兩路電源刀熔開關，柜后操作。 3、母線電壓指示儀表（三相切換開關） 4、有三相電流指示儀表、三相有功功率測量等。 5、設備帶有前后有隔離保護鋼板 6、前后開有觀察窗 7、進線方式：上端電纜進線 |
詳見GCK低壓開關柜配置圖JXX-JD-02。 |
| 2 | 1 | 電能 計量 |
有功功率顯示 無功功率顯示 有功電能計量 無功電能計量 綜合顯示儀表 電壓顯示 電流顯示 前后開有必要的觀察窗 |
詳見GCK 低壓開關柜配置圖JXX-JD-02。 多功能智能電能表 綜合顯示儀表（數顯式）：PY194E-2S4 |
| 3 | 1 | 功率因 數補償 |
手動/自動切換控制功能 補償電容自動放電功能 補償電容自恢復功能 前后帶有觀察窗 電容保護采用斷路器保護 功率因數顯示 前后開有觀察窗 |
配置詳見GCK低壓開關柜配置圖JXX-JD-02。 |
| 4 | 1 | 動力及照明控制 | 每個柜體6支路，均采用NM1斷路器。支路電流監視。 | 配置詳見GCK低壓開關柜配置圖JXX-JD-02。 |
| 5 | 1 | 動力、照明負荷 | 半開放式結構 負載小車帶單元控制 可移動，車輪帶自鎖裝置 |
感性負載10個單元，每個單元軸功率2.2KW 阻性負載10個單元，每個單元功率1KW |
| 6 | 1 | 1、絕緣手套2副 2、絕緣靴2副 3、絕緣地毯20㎡ 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆頭扳手1套（8件套） 7、接地線（5M） 8、兆歐表(1000V)、萬用表(MY60)、鉗形表(5~200A) 9、電工常用工具 |
1、安全防護用品 2、安全防護用品 3、安全防護用品（正常的倒合閘、設備巡視、記錄防護） 4~9、電氣設備維護工具 |
1、安全防護用品應采用可在10KV環境下使用的合格產品。并能提供產品質量證明和企業資質證明。 |
| 7 | 1 | 安全 防護 |
三、實訓項目：
1、 配電系統運行方式實訓
2、 低壓配電設備的倒合閘操作實訓
3、 互感器實訓
⑴ 電流互感器接線方式
⑵ 有功、無功電度表的接線實訓
⑶ 多功能綜合儀表接線實訓
⑷ 抄表實訓
4、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5、手動功率因數補償實訓
6、自動功率因數補償實訓
7、低壓配電線路分級保護實訓
8、接地保護實訓
9、0.4KV照明系統配電實訓
10、0.4KV動力系統配電實訓
11、 安全操作規程培訓
12、 供配電工、維修電工職業技能鑒定考核訓練
