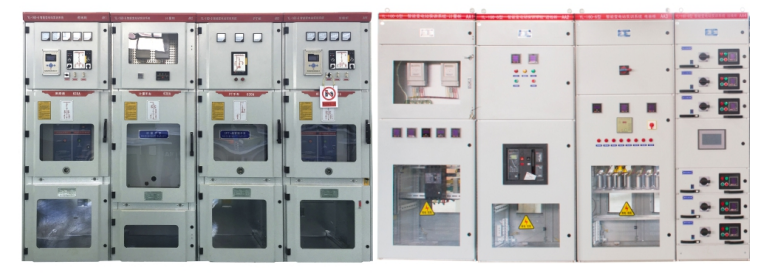

一、設備外觀

二、設備概述

TYK-DY05型高低壓供配電成套系統教學培訓考核裝置是根據《配電技術》、《微機繼電保護技術》、《建筑供配電》、《發配電自動控制技術》、《電力自動化技術》等課程教學內容，結合實際配電系統而設計的實訓教學設備。TYK-160-5型高低壓供配電成套系統含KYN28、GCK等高低壓配電柜組成典型的供配電線路，10KV/0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。

隨著電力自動化技術的廣泛應用。電力自動化供配電設備的需求也不斷增加，這就使得智能化供配電設備裝配、維護、智能化運行和安全運行、操作等專業的職業技術人員的需求也不斷增加。這種不斷增長的需求，促使職業教育領域的職業院校和職業技能上崗培訓需要大量教學用“電力自動化供配電設備實訓考核成套設備”。

TYK-DY05型高低壓供配電成套系統教學培訓考核裝置標準配置是由10KV高壓配電部分和0.4KV低壓配電兩大部分組成，其中高壓部分（真實柜體，模擬高壓）有進線柜、計量柜、PT柜、出線柜，低壓部分有50KVA干式變壓器（帶防護罩）、進線柜、計量柜、補償柜、出線柜2)、專用模擬負載柜等9個柜體組成。

采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。

TYK-DY05型高低壓供配電成套系統教學培訓考核裝置適用于電力、電氣、自動化、鐵道交通、建筑電氣、工民建等電專業及非電專實訓教學。

三、技術參數

1、輸入電源：三相五線制AC 380V±10%  50HZ

2、輸入功率：11 kw

3、工作環境：1） 溫度：-10℃～+40℃   2） 相對濕度：≤90%（+20℃）  3） 海拔高度：≤2000m 4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:3000kg

5、外形尺寸：寬×深×高=尺寸：3200mm×1500mm×2350mm(高壓柜)+3000mm×800mm×2000mm(低壓柜)+1200mm*800mm+1200mm(負載柜)

6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
