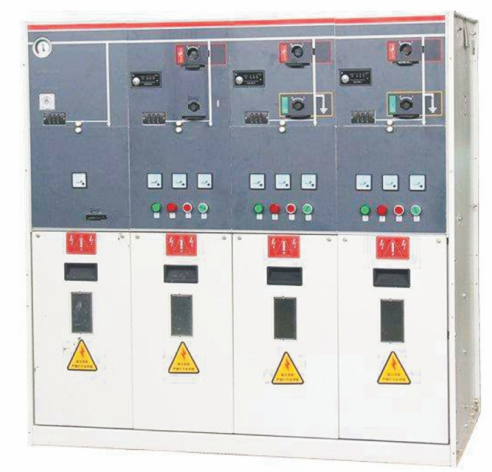

一、設備外觀

二、設備概述

TYK-GP02D型高壓供配電技術成套實訓設備是根據《配電技術》、《繼電保護技術》、《建筑供配電》、《地鐵供配電》、《地鐵牽引技術》等課程教學內容，結合實際配電系統而設計的實訓教學設備。TYK-GP02D型高壓供配電技術成套實訓設備含多種高壓開關柜組成典型的供配電線路。改變了屏式演試模式，貼近工程現場。

采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。

TYK-GP02D型高壓供配電技術成套實訓設備標準配置是由10KV高壓開關柜（真實柜體，模擬高壓）有進線柜、計量柜、PT柜、出線柜及模擬負載柜組成。

高壓柜適用于電力、電氣、自動化、鐵道交通、建筑電氣、工民建等電專業及非電專實訓教學。

三、技術參數

1、輸入電源：三相五線制AC 380V±10%  50HZ

2、輸入功率：11 kw

3、工作環境：1） 溫度：-10℃～+40℃   2） 相對濕度：≤90%（+20℃）  3） 海拔高度：≤2000m 4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:2000kg

5、外形尺寸：寬×深×高=1800mm(450mm×4臺)×1000mm×2000mm

6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
