TYK-RJ02C型 太陽集熱管熱性能測試系統
（適用于全玻璃真空太陽集熱管熱性能檢測）
? ??? 太陽集熱管是太陽能熱水器產生熱水的能量之源，也是太陽能熱水器的核心技術所在，是太陽能熱水器的關鍵部件，就像人的心臟一樣。所以，集熱管被稱作是太陽能熱水器的“心臟”。我公司根據國家標準GB/T 17049全玻璃真空太陽集熱管的試驗要求，結合我公司多年來太陽能檢測儀器的經驗，特別研發生產了TRM-2C型太陽集熱管熱性能測試系統，可完成對太陽集熱管空曬、悶曬、熱損等指標的檢測工作，該系統可滿足廣大太陽能熱水器生產廠，質檢所，檢測中心，新能源研究及科研教學等領域。
一、產品測試范圍
1．全玻璃真空太陽集熱管（空曬、悶曬、熱損等指標）
2．玻璃—金屬封接式熱管真空太陽集熱管
二、產品運行環境
1、環境溫度 -10℃～60℃
2、相對濕度 ≤90%
3、適用電源 220V（±10%），50Hz(±2%)，或無電源地區（內配充電電池DC12V）
三、太陽集熱管熱性能測試系統技術指標?
|
太陽輻射
|
A.通道數:1通道（總輻射） B.測量范圍:0～2000W/m2 C.測量精度:小于5%
D.顯示分辨率:1W/m2? E.顯示內容:瞬時值，小時累計量，日累計量等
|
|
溫度
（低溫型）
|
A.通道數:15路????? B.測量范圍:0～150℃????? C.測量精度:±0.1℃
D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水。
|
|
溫度
（高溫型）
|
A.通道數:5路????? B.測量范圍:0～300℃????? C.測量精度:±0.1℃
D.顯示分辨率：0.1℃,(高溫型,紫銅封裝,￠6*100mm,全密封, 檢測真空集熱管空曬指標專用)
|
|
環境溫度
|
A.通道數:1路?? ?? B.測量范圍:-40～70℃?????? C.測量精度:±0.2℃
D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水，帶防輻射罩
|
|
環境風速
|
A.通道數:1路?????? B.測量范圍:0～70米/秒????C.測量精度:±0.3米/秒
|
|
太陽集熱管熱性能測試儀（主機）
|
該測試儀用高性能微處理器為主控CPU，大容量數據存儲器，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。
外觀尺寸:金屬外殼350×150×300（mm）
數據存儲容量:4000條以上數據
數據存儲及顯示內容:時間（真太陽時間），太陽輻射（瞬時功率，日累計量），溫度（環境溫度，水溫、集熱管溫度），風速等信息。
標準RS232通訊接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存入微機。
|
|
太陽集熱管熱性能測試系統軟件
|
軟件支持GB/T 17049全玻璃真空太陽集熱管的國標測試要求，在Windows2000以上系統環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），實時顯示測試結果，自動繪制太陽集熱管的空曬、悶曬及平均熱損系數等圖表曲線，與打印機相連自動打印檢測報告，數據存儲格式為EXCEL標準格式可供其它軟件調用。
|
|
測試方法
|
系統推薦執行GB/T 17049全玻璃真空太陽集熱管國標測試方法
|

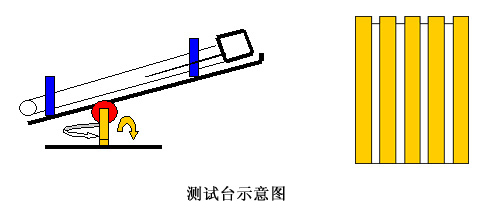

A.LG-ZKG型全玻璃真空管測試臺是為了滿足GB17049真空集熱管測試要求必須使用的實驗裝置用于空曬,悶曬的測試；
1.鋼制結構，表面噴塑處理；
2.兩維旋轉手動調節，左右旋轉方向：0～360度；上下旋轉方向：0～90度；
3.測試管數量：同時放置11支管；
4.臺面尺寸：1000*2000（mm）；
5.測試載重：70KG；
6.臺面裝有日晷,具有太陽光點對正功能,側面可以安裝輻射表及風速等傳感器
?? ?? 全玻璃真空太陽集熱管南北向平行放置三支，中間為被測全玻璃真空太陽集熱管，兩旁測試陪管，其中心間距為75mm，其中心與漫反射平板的間距為70mm。漫反射平板為漫反射比不小于0.60的軋花鋁平板。全玻璃真空太陽集熱管內以空氣為傳熱工質，測溫點置于全玻璃真空太陽集熱管中部，測溫元件不應與玻璃管壁接觸。全玻璃真空太陽集熱管開口端放置保溫帽，帽頂部有厚50mm的聚氨酯硬泡沫，帽壁深度以遮住無太陽選擇性吸收涂層的內玻璃管為根。從水平面至全玻璃真空太陽集熱管采光面的傾角，按ISO 9806-1：1994要求，為當?shù)鼐暥取?0°，但不小于300°。
B、LG-RJ02C型 太陽集熱管熱性能測試系統是為了滿足GB17049真空集熱管測試要求必須使用的實驗裝置用于熱損性能的測試，由于熱損試驗要求在室內進行，室外安裝好的試驗臺無法進入室內；因此必須配備該裝置。
1、材 料：不銹鋼組合式結構(防腐蝕)
2、測管數量：5～10只管
3、重 量：20KG
4、安裝方式：集熱管垂直安裝
五、集熱管保溫帽（內配傳感器支架）
為了滿足測試，溫度傳感器通過保溫帽裝入集熱管內，并用傳感器支架固定在集熱管中間，防止溫度探頭接觸管壁，然后用保溫帽將集熱管口密封起來，方可進行測試。
1、規 格：滿足￠47mm和￠58mm兩種管子測試
2、耐 溫：300℃
3、保溫性能：大于95%
六、技術資料
提供儀器設備的安裝手冊、操作手冊、維修保養手冊等技術文件及產品合格證等全套資料。
七、技術服務
質保與維修：提供一年保修，終身維修，終身提供軟件免費升級。
八、檢測內容
系統執行GB/T 17049全玻璃真空太陽集熱管的國家標準測試要求。

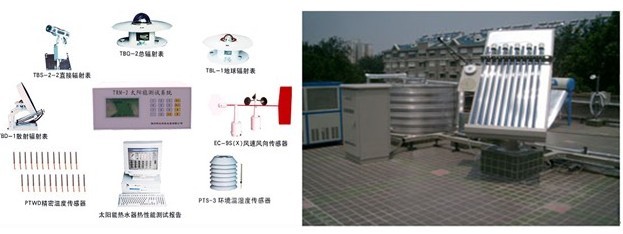

九、LG-RJ02C型 太陽集熱管熱性能測試系統基本配置
|
序號
|
名稱
|
型號
|
數量
|
單位
|
產地
|
|
1
|
太陽集熱管熱性能測試儀
|
LG-RJ2C
|
1
|
臺
|
北京
|
|
2
|
太陽總輻射傳感器
|
TBQ-2
|
1
|
臺
|
北京
|
|
3
|
精密溫度傳感器(-40～150℃,精度:±0.1℃,低溫型,不銹鋼封裝,￠4*40mm,全密封,防腐,放水,太陽能熱水器專用)
|
PTWD-2A
|
15
|
支
|
北京
|
|
4
|
精密溫度傳感器(-40～300℃,精度:±0.1℃,高溫型,紫銅封裝,￠6*100mm,全密封,真空集熱管專用)
|
PTWD-1A
|
5
|
支
|
北京
|
|
5
|
環境溫度傳感器（帶防輻射通風罩）
|
PTWD-2AF
|
1
|
套
|
北京
|
|
6
|
數字風速傳感器
|
EC-9S
|
1
|
臺
|
北京
|
|
7
|
太陽集熱管熱性能測試系統軟件
|
LG-RJ2C
|
1
|
套
|
北京
|
|
8
|
數據通訊線及傳感器線纜(標準20米)
|
標準配置
|
1
|
套
|
北京
|
|
9
|
太陽集熱管室外旋轉測試臺
|
LG-ZKG
|
1
|
臺
|
北京
|
|
10
|
太陽集熱管室內測試臺
|
LG-ZKG-1
|
1
|
臺
|
北京
|
|
11
|
集熱管保溫帽(內配傳感器支架)
￠47mm (10只)?? ￠58 mm(10只)
|
LG-ZKG-2
|
1
|
套
|
北京
|
|
12
|
計算機+打印機
|
可選配
|
1
|
套
|
|
|
13
|
傳感器計量鑒定費（溫度，輻射、風速）
|
可選配
|
1
|
套
|
