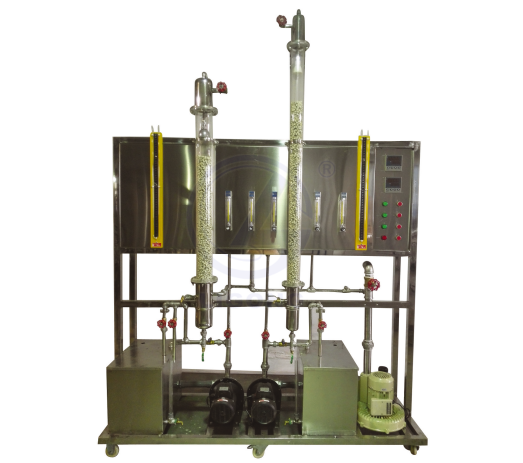

(TYK-XSJX01A型 數字型二氧化碳吸收與解析實驗裝置)

一、裝置特點
1、二氧化碳吸收與解析實驗裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、二氧化碳吸收與解析實驗裝置整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、全塔氣液接觸現象可視。
5、本實驗裝置采用二氧化碳——水體系。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。
6、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。
7、二氧化碳吸收與解析實驗裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1、了解填料吸收塔的基本流程及設備結構并練習操作。
2、了解填料塔的流體力學性能。
3、學習填料吸收塔傳質能力和傳質效率的測定方法。
4、掌握以ΔX為推動力的總體積吸收系數的測定方法。
三、技術參數
1、液相體積傳質系數 ：0.006—0.02（ m/s）。
2、空氣流量：0.25～2.5m3/h。
3、二氧化碳流量：0.01～0.16m3/h。
4、填料塔壓降：0.6—1.5KPa；常溫、常壓操作。
四、公用設施
1、水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。
2、電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。
4、實驗物料：水-- CO2。
5、外配設備、藥品：二氧化碳鋼瓶及減壓閥；Ba(OH)2標準液、HCL標準液、化學分析儀（用戶自配）。
五、主要設備
1、玻璃填料吸收塔：內裝φ10×10mm拉西環不銹鋼填料；填料塔內徑 D=70mm。
2、玻璃填料解吸塔：內裝φ10×10mm拉西環不銹鋼填料；填料塔內徑 D=90mm。
3、吸收塔填料層有效高度Z＝1200mm?！　　?/span>
4、LZB-4 CO2轉子流量計： 流量范圍 0.01～0.16m3/h。
5、LZB-10 空氣轉子流量計：流量范圍0.25～2.5m3/h。
6、LZB-10水轉子流量計：流量范圍10～100L/h。
7、宇電AI702M多路溫度數字顯示儀。
8、壓差計：U型壓差計，觀察上下塔壓降變化。
9、鼓風機：旋渦氣泵,功率 550W，*大流量70m3/h。
10、不銹鋼離心泵：功率370W，*大流量5m3/h。
11、電器：接觸器、開關、漏電保護空氣開關。
12、304不銹鋼管路、管件及閥門。
13、304不銹鋼儀表柜：測控、電器設備在實驗架上。
14、304不銹鋼材質框架1600*550*2200mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成
1、TYK-XSJX01型 二氧化碳吸收與解析實驗裝置

2、TYK-XSJX01A型 數字型二氧化碳吸收與解析實驗裝置

七、TYK-XSJX01A數字型增加的功能
1.實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故。
2.模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
3.空氣流量計：孔板流量計，孔板喉徑：φ10mm，壓差傳感器0～2KPa。
4.液體流量：DN6渦輪流量計：流量范圍10～600 L/h，4-20mA遠傳輸出，流量檢測機構。
5.塔體床層壓降由5KPa差壓傳感器測取，觀察上下塔壓降變化。
6.宇電AI702M（帶485接口）多路溫度數字顯示儀。
7.宇電AI702M（帶485接口）多路流量數字顯示儀。
8.宇電AI702M（帶485接口）多路壓差數字顯示儀。
