TYK-NLY04型 樓宇智能安防布線實訓系統是為高校、高職、中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
     系統以建筑模型為結構基礎，包括智能大樓（小區）和管理中心兩部分。系統可進行對講門禁、室內安防、周邊防范、視頻監控、巡更等項目的訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

一、系統結構與組成

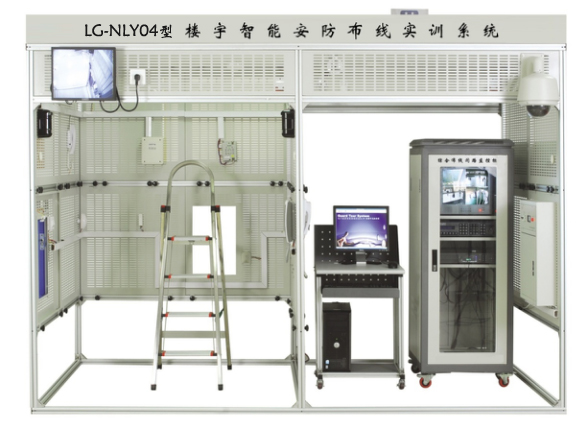

     樓宇智能安防布線實訓系統采用模型模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。
     建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，安保區域設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝、智 能大樓室內安防系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
     管理中心實現智能大樓（小區）的集中監控和管理，安裝有管理中心機、視頻監控臺、監控計算機等典型管理設備。
     在智能大樓（小區）內安裝典型探測器（煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁等）、巡更點、紅外對射，安保區域的房間窗戶裝有幕簾探測器，實現室內安防與周邊防范功能。
     在管理中心區域和智能大樓（小區）內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、快速球云臺攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺17寸液晶監視器，一臺14寸CRT監視器。
     功能區域之間采用工程橋架實現系統連接。系統中的各模塊即可單獨調試、運行，通過接線和配置，也可進行聯動實訓。
     通過項目任務實施，可考察的職業能力：
1.建筑智能安防布線的實施能力
2.對講門禁系統安裝、接線與調試能力
3.室內安防與周邊防范系統安裝、接線與調試能力
4.視頻監控系統安裝、接線與調試能力
5.巡更系統安裝與調試能力
6.系統運行維護能力
二、主要技術性能
輸入電源：單相三線 220V±10% 50Hz
工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
裝置容量：≤1.0kVA
外型尺寸：3120mm×1580mm×2310mm
安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
三、系統配置
1、對講門禁系統
    包含彩色可視室外主機、普通壁掛室內分機、彩色可視室內分機、管理中心機、聯網器、層間分配器、通訊轉換模塊、管理軟件、非接觸卡。
2、室內安防與周邊防范系統
    包含震動探測器、玻璃破碎探測器、感溫探測器、煙霧探測器、可燃?xì)怏w探測器、紅外探測器、門磁、紅外對射探測器、聲光報警器、報警按鈕、紅外幕簾探測器、大型報警主機、六防區報警主機、液晶鍵盤、多路總線驅動器、RS232打印機接口模塊、管理軟件。
3、視頻監控系統
    包含高速球攝像機、彩色半球攝像機、紅外攝像機、槍機、矩陣主機、硬盤錄像機、監視器。
4、巡更系統
    包含巡更巡檢器、通訊線、充電器、信息鈕、巡更系統軟件。
5、工具及配件
6、工具
    包含便攜式萬用表、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等工具。
7、耗材配件
    包含PVC線槽、BNC視頻接頭、23芯線(紅、黑) 、16芯線(紅、黑)。
