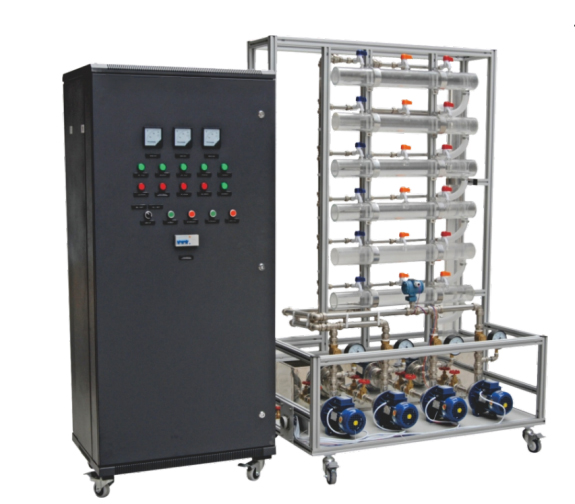

一、設備外觀圖 二、設備概述 本裝置集PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備?？刂破脚_(tái)采用PLC+變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。 三、技術參數 1、交流電源：三相五線 AC 380 V±10% 50Hz； 2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結； 3、控制柜子外形尺寸：長×寬×高=800mm×600mm×1700mm； 4、恒壓供水外形尺寸：長×寬×高=1300mm×800mm×1900mm； 5、整機功耗：≤1.5 kVA； 6、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。...
