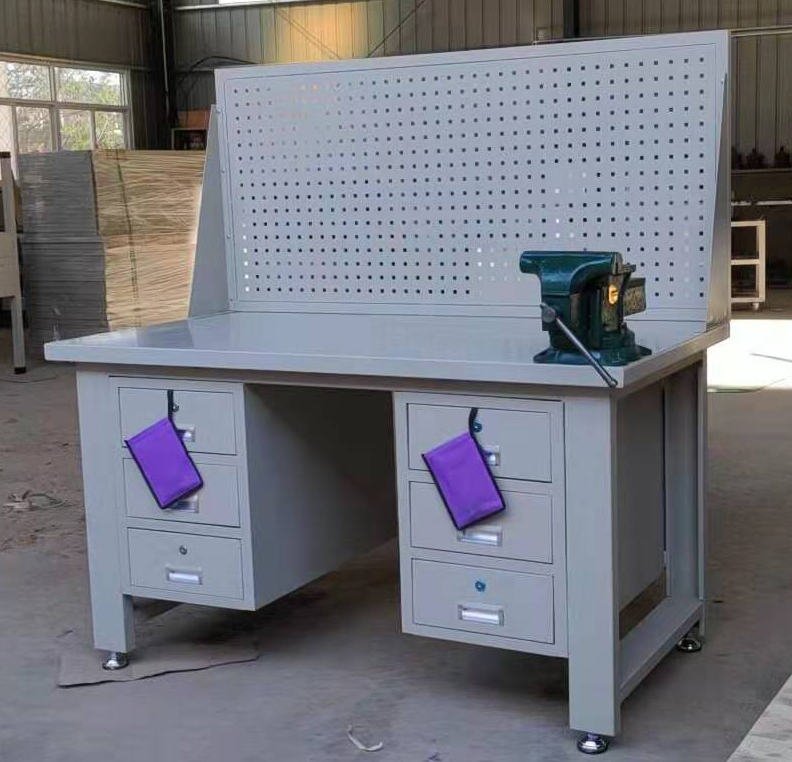

TYK-QG03型 鉗工實訓平臺
一、概述 ? ? ? 本公司生產鉗工實訓平臺根據教學要求配備的鉗工工具通用化,標準化和專用化,可提高學生的操作技術和動手能力。鉗工大多是在鉗工臺上用手工工具操作,對工件進行加工。手工操作的特點是技術性強,加工質量的好壞主要取決于操作者技術水平的高低,它的工作范圍較廣,具有萬能性和靈活性的優勢且不受設備、場地等條件的限制,因此凡是采用機械加工方法不太適宜或難以進行機械加工的場合,通常由鉗工來完成,尤其是機械產品的裝配、調試、安裝和維修等更需要鉗工,所以說鉗工不僅是機械制造工廠中應用*廣泛的工種之一,因此鉗工實驗室設備也是各大院校,技校不可缺少的實訓教學平臺。 二、結構及性能說明 ? ? 鉗工實訓成套設備主體采用鋼木結構,實訓平臺選用鋼架為支撐平面,以保證其穩定性,用優質三聚青氨板做為實驗臺面,化學性能穩定,美觀可靠,易于清理,用不銹鋼制作的掛板,用來掛放圖紙,穩定而彰顯實訓室的實用和品質。通過實訓,可以完成常用工具(錘、鋸、銼、鑿等)的認識和使用,熟練操作劃線、裝配、調試、安裝、維修等技能。 三、主...
分享
描述
一、概述
? ? ? 本公司生產鉗工實訓平臺根據教學要求配備的鉗工工具通用化,標準化和專用化,可提高學生的操作技術和動手能力。鉗工大多是在鉗工臺上用手工工具操作,對工件進行加工。手工操作的特點是技術性強,加工質量的好壞主要取決于操作者技術水平的高低,它的工作范圍較廣,具有萬能性和靈活性的優勢且不受設備、場地等條件的限制,因此凡是采用機械加工方法不太適宜或難以進行機械加工的場合,通常由鉗工來完成,尤其是機械產品的裝配、調試、安裝和維修等更需要鉗工,所以說鉗工不僅是機械制造工廠中應用*廣泛的工種之一,因此鉗工實驗室設備也是各大院校,技校不可缺少的實訓教學平臺。
二、結構及性能說明
? ? 鉗工實訓成套設備主體采用鋼木結構,實訓平臺選用鋼架為支撐平面,以保證其穩定性,用優質三聚青氨板做為實驗臺面,化學性能穩定,美觀可靠,易于清理,用不銹鋼制作的掛板,用來掛放圖紙,穩定而彰顯實訓室的實用和品質。通過實訓,可以完成常用工具(錘、鋸、銼、鑿等)的認識和使用,熟練操作劃線、裝配、調試、安裝、維修等技能。
三、主要技術參數
1.??鉗工桌臺面采用32mm厚刨花板壓制而成,?堅固耐用,韌性強.可根據用戶需求可選配1.2mm鍍鋅板放置于桌面上,效果更佳.
2.??桌腿采用60×60mm厚2mm的方鋼經噴丸處理精制而成,底腳采用高密度橡膠墊底.實驗桌結構美觀大方.
3.??桌面中間采用鋼絲網145×55cm隔離,可起到防護作用.還可用來掛貼工程圖紙.
4.??鉗工桌配置工具均采用國內知名品牌,質量可靠.
5.??實驗抽屜采用1.0mm鋼板焊制而成,并進行噴丸處理.
四、鉗工實驗室清單
? ? ? 本公司生產鉗工實訓平臺根據教學要求配備的鉗工工具通用化,標準化和專用化,可提高學生的操作技術和動手能力。鉗工大多是在鉗工臺上用手工工具操作,對工件進行加工。手工操作的特點是技術性強,加工質量的好壞主要取決于操作者技術水平的高低,它的工作范圍較廣,具有萬能性和靈活性的優勢且不受設備、場地等條件的限制,因此凡是采用機械加工方法不太適宜或難以進行機械加工的場合,通常由鉗工來完成,尤其是機械產品的裝配、調試、安裝和維修等更需要鉗工,所以說鉗工不僅是機械制造工廠中應用*廣泛的工種之一,因此鉗工實驗室設備也是各大院校,技校不可缺少的實訓教學平臺。

? ? 鉗工實訓成套設備主體采用鋼木結構,實訓平臺選用鋼架為支撐平面,以保證其穩定性,用優質三聚青氨板做為實驗臺面,化學性能穩定,美觀可靠,易于清理,用不銹鋼制作的掛板,用來掛放圖紙,穩定而彰顯實訓室的實用和品質。通過實訓,可以完成常用工具(錘、鋸、銼、鑿等)的認識和使用,熟練操作劃線、裝配、調試、安裝、維修等技能。
三、主要技術參數
1.??鉗工桌臺面采用32mm厚刨花板壓制而成,?堅固耐用,韌性強.可根據用戶需求可選配1.2mm鍍鋅板放置于桌面上,效果更佳.
2.??桌腿采用60×60mm厚2mm的方鋼經噴丸處理精制而成,底腳采用高密度橡膠墊底.實驗桌結構美觀大方.
3.??桌面中間采用鋼絲網145×55cm隔離,可起到防護作用.還可用來掛貼工程圖紙.
4.??鉗工桌配置工具均采用國內知名品牌,質量可靠.
5.??實驗抽屜采用1.0mm鋼板焊制而成,并進行噴丸處理.
四、鉗工實驗室清單
序號 | 名 稱 | 規 格 | 數量 | 單位 |
1 | 鉗工桌(鋼木結構) | 160×75×80 | 1 | 張 |
2 | 臺虎鉗 | 5寸 | 2 | 臺 |
3 | 鋼鋸架 | 2 | 把 | |
4 | 圓銼刀 | 8---12寸 | 1 | 套 |
5 | 半圓銼刀 | 8----12寸 | 1 | 套 |
6 | 方銼刀 | 8----12寸 | 1 | 套 |
7 | 扁銼刀 | 8----12寸 | 1 | 套 |
8 | 三角銼刀 | 8----12寸 | 1 | 套 |
9 | 劃線平板 | 300×400MM | 1 | 臺 |
10 | 榔頭 | 2 | 把 | |
11 | 圓規 | 2 | 把 | |
12 | 角尺 | 2 | 把 | |
13 | 鋼尺 | 150 | 2 | 把 |
14 | 劃針 | 長120 | 2 | 支 |
15 | 內外卡鉗 | 1 | 套 | |
16 | 三角刀 | 2 | 把 | |
17 | 鏟刀 | 14寸 | 1 | 把 |
18 | 油石 | 1 | 塊 | |
19 | 絲錐 | M 6 8 10 12 14 | 1 | 套 |
20 | 扳牙 | M 6 8 10 12 14 | 1 | 套 |
21 | 鑿子 | 1 | 個 | |
22 | 什錦銼 | 1 | 套 | |
23 | 手虎鉗 | 1 | 把 | |
24 | 鋼鋸條 | 1 | 盒 | |
25 | 活動扳手 | 200×24 | 2 | 把 |
26 | 鋼絲鉗 | 2 | 把 | |
27 | 一字批 | 2 | 把 | |
28 | 十字批 | 2 | 把 | |
29 | 呆扳手 | 8 10 14 | 1 | 套 |
30 | 鐵皮剪刀 | 1 | 把 | |
31 | 絲攻扳手 | 2 | 把 | |
32 | 扳牙扳手 | 2 | 把 | |
33 | 尖嘴鉗 | 2 | 把 | |
34 | 鋼絲刷 | 2 | 把 |
?
