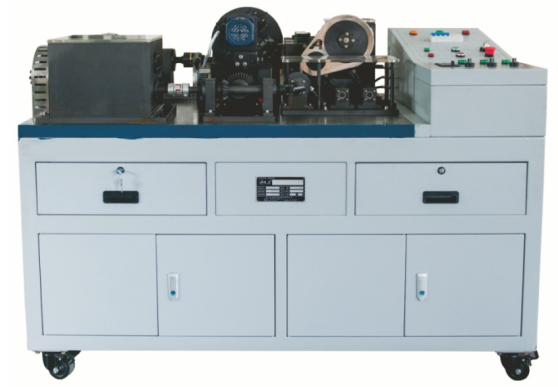

TYK-JX07A型機械裝配與機械自動化技術綜合實訓考核裝置
一、產品概述：
機械裝配技能綜合實訓平臺依據機械類、機電類中等職業學校相關專業教學標準，緊密結合行業和企業需求而設計，該平臺操作技能對接國家職業標準，貼合企業實際崗位能力要求，如《機械設備安裝工國家職業標準》、《機修鉗工》、《組合機床操作工國家職業標準》；平臺可以工業現場的典型任務為實踐項目，以實現項目式教學，便于學生在“做中學、學中做”，具有可操作性和實用性。通過完成機械設備識圖與裝配工藝的編寫，零部件裝配及調整，組合機床、典型機床及機床部件的裝配與調整，裝配質量檢驗和設備的調試、運行與試加工等技能，提高學生綜合職業能力，對中職加工制造類專業機械裝配實訓室建設起到示范和引領作用。
二、技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.平臺容量：＜0.5kVA
3.工作環境：溫度-10℃～+40℃? 相對濕度≤85%（25℃）? 海拔＜4000m
4.微型異步電機：電壓380V，功率60W
5.交流減速電機2臺：1臺額定功率 90W，減速比 1:25；1臺額定功率 40W，減速比 1:3
6.外形尺寸：1500mm×700mm×1175mm（實訓臺）、900mm×700mm×750mm（操作臺）
7.安全保護：具有電流型漏電保護，安全符合國家標準。
